Guide : Comment poser des électrodes pour un ECG de repos ?

Fonctions principales des électrodes dans un ECG :



> Détecter l’activité électrique cardiaque

Chaque battement du cœur génère des signaux électriques. Ce signal électrique est faible (quelques millivolts), mais il se propage à travers les tissus corporels jusqu’à la peau. Les électrodes, placées sur la peau, captent ces signaux à différents points du corps.

> Transmettre les signaux à l’appareil ECG

Les signaux sont acheminés vers l’électrocardiographe qui les convertit en un tracé graphique. L’appareil les interprète sous forme d’un tracé (ondes P, QRS, T, etc.), correspondant à l’activité électrique des différentes parties du cœur.

> Créer les 12 dérivations standards

Avec seulement 10 électrodes, on obtient 12 « vues » du cœur (dérivations), grâce à des combinaisons entre elles.

> Permettre une analyse fine du fonctionnement du cœur

On peut ainsi détecter des anomalies du rythme, de la conduction, ou des signes d’ischémie/infarctus.



Comment placer des électrodes pour obtenir un ECG à 12 dérivations ?

On utilise 10 électrodes pour capter l’activité électrique du cœur sous 12 angles différents.

Un appareil ECG peut mesurer une dérivation directement ou dérive une information électrique, c’est-à-dire qu’il mesure une différence de potentiel entre deux points du corps ou plus simplement en combinant les signaux de deux électrodes.



1. Préparation du patient

  • Placer le patient en position allongée, détendu, torse nu.
  • Nettoyer la peau (alcool, lingette) pour retirer l'excès de sébum ou de sueur.
  • Raser les zones pileuses si nécessaire pour une bonne adhérence. (Utiliser des rasoirs jetables ou une tondeuse chirurgicale)
  • Si vous utilisez des électrodes jetables, vérifiez la date de péremption de celles-ci.

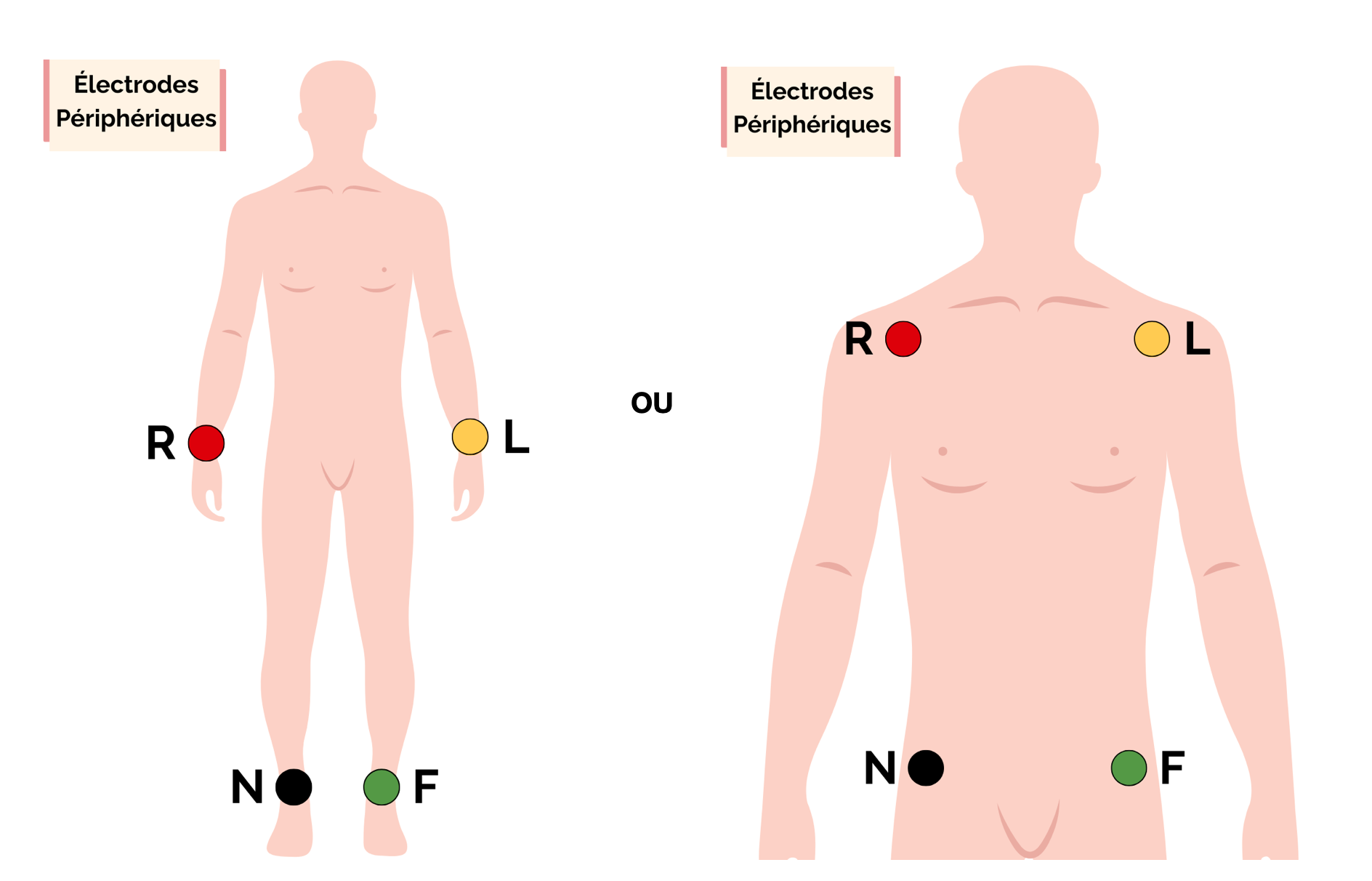

2. Placement des électrodes des membres (périphériques)

  • Électrode rouge, R ou RA (Right Arm): face interne de l'avant-bras droit ou au niveau du poignet ou épaule droite
  • Électrode jaune, L ou LA (Left Arm): face interne de l'avant-bras gauche ou au niveau du poignet ou épaule gauche
  • Électrode noire, N ou RL (Right Leg) : au-dessus de la cheville droite (masse neutre) ou crête illiaque droite. Cette électrode de mise à la terre, aussi appelée électrode neutre est utilisée dans un ECG pour stabiliser le signal électrique et réduire les interférences électriques.
  • Électrode verte, F ou LL (Left Leg) : au-dessus de la cheville gauche ou crête iliaque gauche

Ces 4 électrodes aux membres permettent à elles seules de créer 6 dérivations du plan frontal :

    • Dérivations standards : I, II, III
    • Dérivations augmentées : aVR, aVL, aVF
      Ces 6 dérivations sont calculées automatiquement par la machine en combinant les signaux des électrodes des membres.

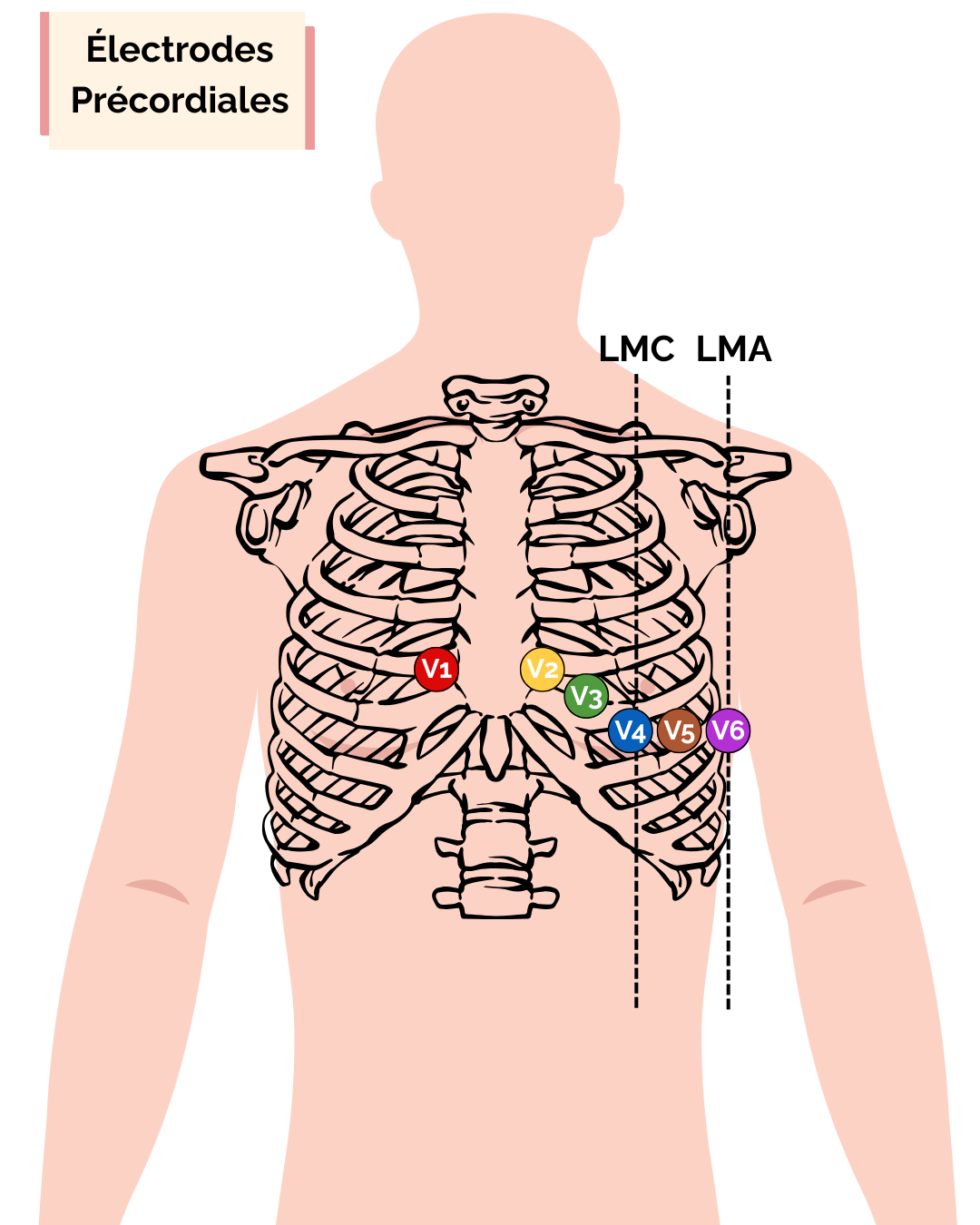

3. Placement des électrodes précordiales (thoraciques)



Les électrodes précordiales sont les 6 électrodes placées sur le thorax (V1 à V6, ou C1 à C6) pour enregistrer l’activité électrique du cœur dans le plan horizontal.

  • V1 : 4e espace intercostal, bord droit du sternum
  • V2 : 4e espace intercostal, bord gauche du sternum
  • V3 : entre V2 et V4
  • V4 : 5e espace intercostal, ligne médio-claviculaire gauche (LMC)
  • V5 : même niveau horizontal que V4, entre V4 et V6
  • V6 : même niveau horizontal que V4, ligne médio-axillaire (LMA)
  • Ces 6 électrodes sur le thorax (V1 à V6) donnent une dérivation directe du plan horizontal :

Ces 6 électrodes donnent une dérivation directe du plan horizontal et apparaissent sur le tracé final comme : V1, V2, V3, V4, V5, V6.





4. Conseils généraux

  • S'assurer que les électrodes sont bien fixées et connectées.
  • Éviter les interférences : patient calme, éloigner les téléphones et sources électriques.
  • Lancer l'enregistrement une fois toutes les vérifications faites.
  • Si vous utilisez des électrodes prégélifiées qui sont sèches, jetez les. Elles sont probablement périmées ou le sachet est ouvert depuis trop longtemps.
